Затраты на СКУД: учет затрат в сметной документации



СКУД (система контроля и управления доступом) простыми словами — это совокупность аппаратно-программных и технических средств, предназначенный для организации входа-выхода на заданную территорию.



Что входит в состав СКУД



К элементам системы контроля и управления доступом (СКУД) относятся:

  • преграда, одновременно являющаяся средством пропуска персонала или транспорта: дверь, турникет, шлюзовая кабина, шлагбаум и т.п.;
  • исполнительный механизм для поддержания преграды в закрытом состоянии (нормальное состояние - доступ запрещен): замок для двери, запирающее устройство турникета, шлюзовой кабины, шлагбаума и т.п.;
  • устройства контроля состояния преграды: датчики различных типов (например, герконовые);
  • средства управления устройством запирания с модулем идентификации: контроллер со считывателем;
  • идентификаторы: электронные пропуска, карты.



Элементы систем управления доступом подразделяются на:

  • обязательные, без которых система неработоспособна;
  • дополнительные, улучшающие функциональные, сервисные характеристики системы, а также ее надежность



К обязательным элементам относятся:

  • Контроллер;
  • Исполнительный механизм;
  • Считыватели идентификаторов;
  • Датчик положения двери.



К дополнительным относятся:

  • Дверной доводчик;
  • Аудио- и видеодомофон;
  • Блок резервного питания;
  • Система дистанционного открывания двери.



Контроллер является основным устройством системы, производящим идентификацию пользователя и дающим разрешение на проход, в случае если считанный с идентификатора код совпадает с кодом, хранящимся в памяти контроллера. При несовпадении кода разрешение на проход не выдается.



Следующим важным звеном СКУД являются подключаемые к контроллеру считыватели. Любой считыватель предполагает ответную часть - карту (идентификатор), которой приписан определенный уровень доступа.

Считыватели позволяют извлекать информацию с "пропуска" пользователя - личного идентификатора. Эта информация затем поступает в контроллер, который и принимает решение о допуске пользователя на объект или в помещение.

Контроллеры предназначены для управления электромеханическими замками, электромагнитами, турникетами и другими исполняющими устройствами. Контроллер рассчитан на подключение внешнего считывателя карт «по входу», а также кнопки открывания двери «по выходу». Предусмотрено подключение датчика двери для корректного управления замком. Контроллер работает в сети RS-485. По сети он получает базу ключей и передает лог событий.



При записи номеров ключей в память контроллера этим номерам (ключам) присваивается специальный признак (тип):

  1. Мастер-ключ. Управляет режимами работы контроллера, но не открывает замок;
  2. Простой ключ. Предназначен только для осуществления прохода. Замок открывается при поднесении ключа к считывателю;
  3. Блокирующий ключ. Позволяет осуществлять проход и включать/отключать режим «Блокировка». В режиме «Блокировка» проход разрешен только по блокирующим ключам, проход по простым ключам закрыт. При проходе по блокирующим ключам замок открывается в момент убирания ключа от считывателя.

Режим работы и тип подключаемого замка (как правило, электромеханического или электромагнитного) определяется положением перемычки на самом контроллере. В частности, в режиме «Добавление ключей» можно добавить простые и блокирующие ключи.

Контроллер доступа «С2000-2» имеет возможность работать в нескольких режимах: «две двери на вход», «одна дверь на вход/выход», «турникет», «шлагбаум», «шлюз». В памяти контроллера могут храниться 32768 идентификаторов пользователей; 32768 событий в случае отсутствия связи с сетевым контроллером, 100 временных окон и 100 уровней доступа. Логика работы контроллера зависит от выбранного режима работы. Также у «С2000-2» имеются два шлейфа сигнализации, к которым можно подключить контактные охранные извещатели (например, герконовые), сигналы перевода контроллера в режим открытого доступа, сигналы разрешения считывания идентификаторов. В контроллере можно настроить функцию блокировки двери в случае, если какие-либо охранных шлейфов находятся под охраной. Управлять взятием и снятием шлейфов можно с того же считывателя и тем же идентификатором, которым производится управление СКУД. Для обеспечения возможности предоставления доступа широкому кругу лиц, идентификаторы которых затруднительно или невозможно занести в память контроллера (например, их слишком много), при условии, что код всех этих идентификаторов удовлетворяет некоторому известному правилу в «С2000-2» реализованы шаблоны доступа.

Рассмотрим одни из типовых структурных решений работы «С2000-2».

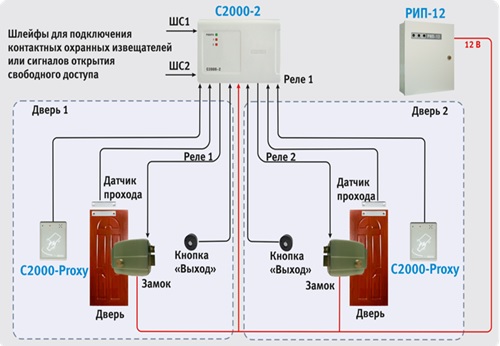

Две двери на вход

В этом режиме контроллер управляет доступом через две независимые точки доступа, причем предоставление доступа в одном направлении (вход) требует предъявления идентификаторов, а для предоставления доступа в обратном направлении нажимается кнопка «ВЫХОД».



Две двери на вход



Для каждого считывателя можно настроить двойную идентификацию, доступ по правилу двух (или более) лиц, доступ с подтверждением. Оба считывателя в данном режиме работы прибора работают независимо друг от друга. Т.е. при открытии свободного доступа (или, наоборот, закрытии доступа) на одном считывателе, второй будет функционировать в дежурном режиме, пока на него тоже не подадут соответствующую команду. В общем случае, в таком режиме работы для дверей нельзя задействовать правило AntiPassBack (так как двери не являются в этом случае точками доступа с контролем направления прохода). Однако, если кнопка выход для одной из точек доступа использоваться не будет, для нее может быть настроен режим AntiPassBack.

ПРИМЕЧАНИЕ: AntiPassBack (антипассбэк) — это функция системы контроля и управления доступом, которая запрещает повторный проход пользователя в одном направлении до тех пор, пока не будет зарегистрирован проход в обратном направлении.

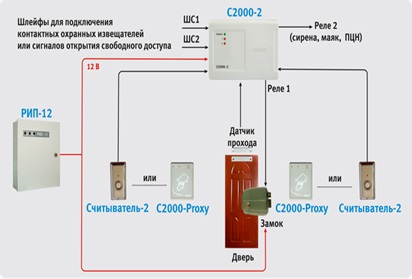

Одна дверь на вход/выход

Данный режим предназначен для управления доступом через одну дверь, у которой имеется только одно запорное устройство и которая контролируется одним датчиком прохода. Предоставление доступа в обоих направлениях требует предъявления идентификаторов пользователей. Для предоставления доступа также могут использоваться кнопки выхода (например, для открывания двери с поста охраны).



Одна дверь на вход/выход



В этом режиме может использоваться правило AntiPassBack, доступ по правилу двух (или более) лиц, доступ с подтверждением, двойная идентификация. В режиме работы «Одна дверь на вход/выход» при открытии свободного доступа считыватели контроллера работают синхронно — при подаче команды на один считыватель прибора второй считыватель автоматически будет переведён в такой же режим.



Учет затрат на монтаж системы контроля доступа в сметной документации



Какие компоненты СКУД учитывают в сметной документации:

  1. Монтаж одной СКУД считается по количеству точек доступа. Согласно ГОСТ Р 51241-2008 «Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний», п. 3.31, «точка доступа: Место, где непосредственно осуществляется контроль доступа (например, дверь, турникет, кабина прохода, оборудованные необходимыми средствами)».
  2. Расценкой ГЭСНм 10-10-006-01 «Система управления доступом с автоматическим запирающим устройством» однозначно учтены монтаж и настройка средств управления устройством запирания с модулем идентификации, то есть контроллера со считывателем. Если к одному контролеру подключено, например, два считывателя, то монтаж второго учитывается расценкой ГЭСНм 10-08-0001-13 «Устройства промежуточные на количество лучей: 1».
  3. Принимая во внимание небольшие прямые затраты по расценке ГЭСНм 10-10-006-01 в целом, учитывающие в том числе запись номеров ключей в память контроллера при подключенном считывателе, все остальные элементы системы управления доступом должны быть учтены дополнительно:

    4. - ГЭСН 09-04-012-02 «Установка дверного доводчика к металлическим дверям»;

    - ГЭСНм08-01-081-01 «Аппарат (кнопка, ключ управления, замок электромагнитной блокировки, звуковой сигнал, сигнальная лампа) управления и сигнализации, количество подключаемых концов: до 2»;

    - ГЭСНм 10-08-002-04 «Извещатель ОС автоматический: контактный, магнитоконтактный на открывание окон, дверей» (устройства контроля состояния преграды: датчики различных типов (например, герконовые);

    - ГЭСНм 10-08-003 «Приборы и устройства сигнализирующие объектовые» (датчики прохода);

    - ГЭСНм 10-02-016-06 «Отдельно устанавливаемый: преобразователь или блок питания» (например, Источник бесперебойного резервного питания ИБП UPS ALUTRON 432 USB 5V/9V/12V);



    При монтаже СКУД, дополнительно оснащенной аудио- и видеодомофоном, следует применять расценки:

    - ГЭСНм10-10-007-01 «Монтаж домофона»;

    - ГЭСН м 10-10-007-02 «Монтаж видеодомофона»;

    - ГЭСН м 10-10-007-03 «Монтаж блока вызова».



  4. Затраты на наладку программного обеспечения СКУД расценкой ГЭСНм 10-10-006-01 не учтены и дополнительно определяются по Сборнику ГЭСНп02 «Автоматизированные системы управления», Отдел 2. АППАРАТНО-ПРОГРАММНЫЕ СРЕДСТВА ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ.
