Описание прибора "Сириус"
ППКУП "Сириус" — это многофункциональный прибор приемно-контрольный (ППКУП) и системы управления пожарной безопасностью, включающий в себя расширенные возможности автоматизации систем оповещения, пожаротушения, дымоудаления и взаимодействия с инженерным и технологическим оборудованием на объекте.
Прибор "Сириус" сочетает в себе два важнейших устройства:
- полноценный прибор приемно-контрольный и управления;
- сетевой контроллер для создания блочно-модульных ППКУП (т.е. аналог пульта контроля и управления охранно-пожарного "С2000М").
"Сириус" превосходит классический пульт "С2000М" по адресной емкости. Он может контролировать до 4096 входов (адресных извещателей, устройств дистанционного пуска (УДП) и неадресных шлейфов сигнализации (ШС)) и 1024 выходов.
Контролируемые элементы (входы и выходы) объединяются в 1024 зоны (раздела), которые в свою очередь могут быть сгруппированы в 128 групп.
Модель отличается наличием встроенного модуля кольцевой линии ДПЛС "С2000-КДЛ-С" с поддержкой до 127 адресных устройств, а также возможностью установки второго такого модуля, что увеличивает масштаб системы автоматического контроля и управления. Резервированные интерфейсы RS-485 позволяют подключать внешние блоки ИСО "Орион" и объединять до 32 контроллеров "Сириус" в единую сеть с перекрёстным управлением, что обеспечивает высокую отказоустойчивость и масштабируемость системы.

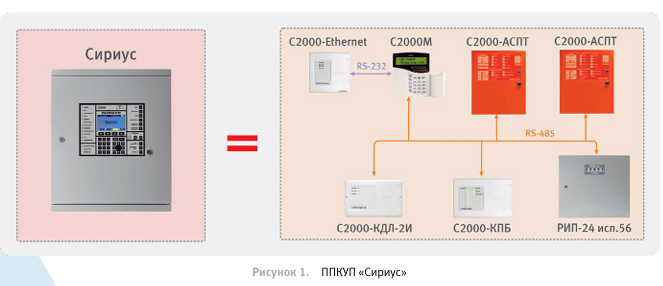

"Сириус" фактически представляет собой пульт, "С2000-КДЛ", "С2000-АСПТ", модифицированный "С2000-КПБ", "С2000-Ethernet" и интеллектуальный блок питания в едином конструктиве (рисунок 1).
В базовой поставке "Сириус" будет укомплектован одним блоком "С2000-КДЛ-С", аналогом "С2000-КДЛ-2И" модульного исполнения. Дополнительно на материнскую плату прибора может быть установлен еще один "С2000-КДЛ-С".

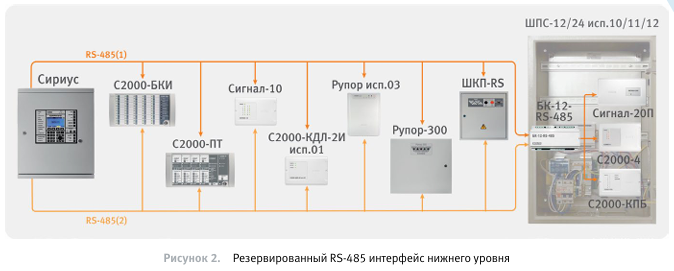

"Сириус" оборудован резервированным двойным RS-485 интерфейсом для связи с блоками ИСО "Орион" (рисунок 2). Всего к одному "Сириусу" можно подключить до 122 дополнительных устройств.
Часть блоков системы были модернизированы для прямого подключения к двойному интерфейсу:
• Блоки индикации "С2000-БИ", "С2000-БИ исп.02", "С2000-БКИ", "С2000-ПТ", "Поток-БКИ";
• Приемно-контрольные блоки: "Сигнал-10", "С2000-КДЛ-2И исп.01";
• Блоки управления речевым оповещением "Рупор исп.03" и "Рупор-300";
• Шкаф управления задвижкой "ШУЗ".
Для управления вентиляторами дымоудаления и другой трехфазной нагрузкой разработаны адресные шкафы серии "ШКП-RS" c резервированным RS-485 - аналоги классической линейки шкафов "ШКП".
Остальные блоки ИСО "Орион" могут размещаться в новых шкафах "ШПС-12" исп.10, 11, 12 и "ШПС-24" исп.10, 11, 12, имеющих внешний резервированный интерфейс RS-485, а внутри привычный одинарный. В остальном эти шкафы являются аналогами существующих "ШПС-12" и "ШПС-24".

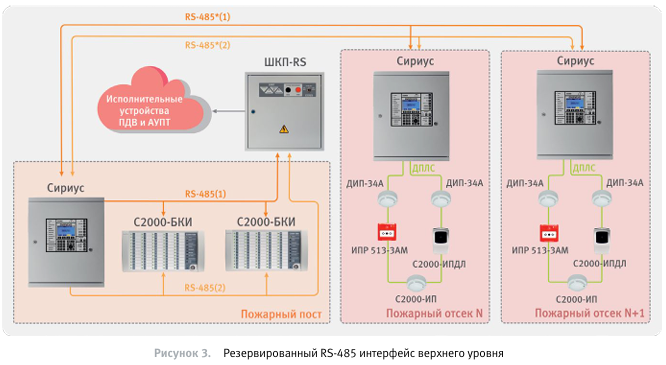

Для крупных объектов реализована возможность объединения до 32 приборов "Сириус" по резервируемому интерфейсу RS-485 верхнего уровня. Такое объединение дает возможность управлять выходами одного "Сириуса" по факту сработки извещателей другого; управлять зонами всех приборов сети с любого прибора или блока индикации, подключенного к любому прибору; а также отображать состояния зон разных приборов на любом "Сириусе" или его блоках индикации (рисунок 3).
Учет в сметной документации приборов систем пожарно-охранной сигнализации
Согласно ОБЩИМ ПОЛОЖЕНИЯМ Сборника 10 "Оборудование связи",
- п.1.10.114. В сметных нормах сборника 10 отдела 8 раздела 1 учтены затраты на установку приборов, аппаратов и проверку качества монтажа, индивидуальные испытания приборов систем пожарно-охранной сигнализации, устройств сигнализирующих объектовых, а также затраты на электрическую проверку и испытания указанных систем пожарно-охранной сигнализации в целом.
Соответственно, в ОБЩИХ ПОЛОЖЕНИЯХ Сборника 2 "Автоматизированные системы управления" в отношении систем автоматической пожарной и охранно-пожарной сигнализации указано следующее:
- п.1.2.1. Сметные нормы сборника 2 отдела 1 не предназначены для определения затрат труда в сметной стоимости работ:
по системам автоматической пожарной и охранно-пожарной сигнализации и др., трудоемкость которых определяется по ГЭСНм сборника 10 "Оборудование связи".
В то же время, согласно ОБЩИМ ПОЛОЖЕНИЯМ Сборника 10 "Оборудование связи",
- п.1.10.115. В сметных нормах сборника 10 отдела 8 раздела 1 не учтены:
затраты на монтаж оборудования (кроме датчиков) систем охранно-пожарной сигнализации на базе программируемой логической станции (пульт контроля и управления) или АРМ (автоматизированное рабочее место) с использованием персонального компьютера, определяемые по ГЭСНм сборника 11 "Приборы, средства автоматизации и вычислительной техники", а также затраты на испытания указанных систем охранно-пожарной сигнализации на базе программируемой логической станции или АРМ в целом, определяемые по ГЭСНп сборника 2 – по нормам для систем I категории технической сложности (табл. 02-01-001).
ПРИМЕЧАНИЕ:
Программируемая логическая станция (пульт контроля и управления) — это унифицированная цифровая управляющая электронная система, специально разработанная для использования в производственных условиях.
Она постоянно контролирует состояние устройств ввода и принимает решения на основе пользовательской программы для управления состоянием выходных.
Некоторые функции программируемой логической станции:
- Обеспечивают опрос однородных и разнородных полевых устройств (датчиков, исполнительных механизмов и др.);
- Передают данные на средний и высший уровень АСУТП (панели оператора, удалённые серверы и ПК);
- Архивируют и сохраняют данные о различных событиях в энергонезависимую память.
Например, аналогом программируемой логической станции для системы охранно-пожарной сигнализации может служить пульт контроля и управления охранно-пожарный "С2000М", который является сетевым контроллером в интегрированной системе охраны "ОРИОН" (ЗАО НВП "Болид").
ВЫВОДЫ:
- Поскольку модель отличается наличием встроенного модуля кольцевой линии ДПЛС "С2000-КДЛ-С", итоговые затраты на монтаж ППКУП "Сириус" учитываются расценками ГЭСНм11-03-001-02 "Приборы, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 10 кг" и ГЭСНм11-03-001-03 "Добавлять за каждые 5 кг свыше 10 кг".
Примечание: Масса прибора не более 6,5 кг (без АКБ) не более 16 кг (с АКБ)
- ППКУП "Сириус" является программируемой логической станцией, поэтому затраты на испытания систем охранно-пожарной сигнализации на базе ППКУП "Сириус" или АРМ в целом, определяются по ГЭСНп сборника 2 – по нормам для систем I категории технической сложности (табл. 02-01-001). Затраты на испытания систем пожаротушения и оповещения, как сопутствующие пожарной сигнализации, также определяются по нормам для систем I категории технической сложности.
