Учет в смете технологических трубопроводов на эстакаде в несколько ярусов

Согласно ОБЩИМ ПОЛОЖЕНИЯМ Сборника 12 "Технологические трубопроводы",

п.1.12.6. При производстве работ на высоте св. 5 м к затратам труда рабочих по нормам отделов 1, 9, 20 , нормам табл. с 12-11-001 по 12-11-003 отдела 11 применяется коэффициент, рассчитываемый по формуле:

К = 1 + 0,04 x М,

где М - число метров св. 5.

При определении высоты, на которой производятся монтажные работы, в расчет принимается расстояние от отметки земли (пола) до отметки , на которой производятся работы .

п.1.12.12. При выполнении работ по монтажу трубопроводов на эстакадах , кронштейнах и специальных конструкциях на высоте св. 5 м применяются поправочные коэффициенты к затратам труда рабочих:

при одноярусном расположении трубопроводов - 1,05;
при двухъярусном - 1,15;
при трехъярусном и более - 1,25.

Опорная плоскость , на которой расположены или подвешены трубопроводы , независимо от количества их рядов и количества ниток в каждом ряду, принимается в качестве яруса :

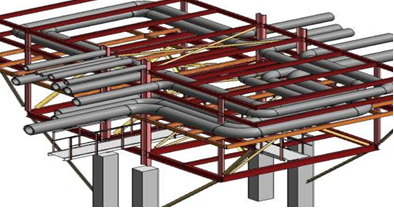

Монтаж трубопроводов в несколько ярусов

Рис.1 Монтаж трубопроводов в несколько ярусов

п.1.12.57. В ГЭСНм сборника 12 отдела 20 раздела 1 приведены нормы на монтаж обвязочных и межцеховых трубопроводов технологических установок нефте-, газоперерабатывающих, химических заводов, резервуарных парков, газоперекачивающих станций, монтируемых в помещениях, на открытых площадках и на эстакадах :

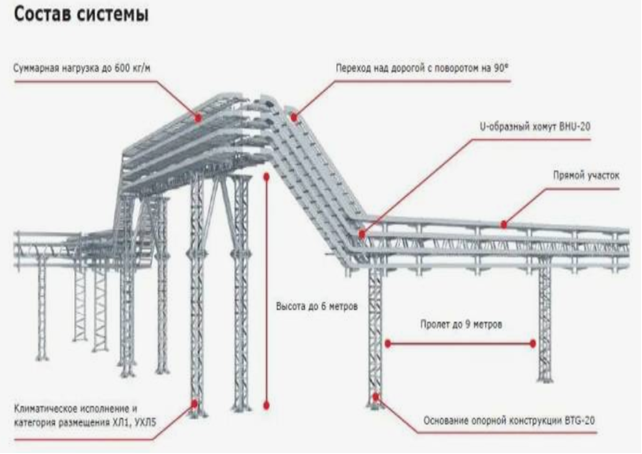

Состав системы

Рис.2 Состав системы

п.1.12.58. В сметных нормах сборника 12 отдела 20 раздела 1 учтены затраты на:
п.1.12.58.6. по нормам табл. 12-20-021 , 12-20-026, 12-20-031 производство работ на эстакадах высотой до 5 м . При выполнении работ по монтажу трубопроводов на высоте св. 5 м применяются поправочные коэффициенты согласно п. 1.12.12.

ВЫВОД: Нормы таблицы 12-20-031 "Трубопроводы межцеховые нефтегазоперерабатывающих комплексов, монтируемые из труб и готовых деталей углеродистых сталей на условное давление до 10 МПа на эстакадах и стойках" предусматривают в том числе:

04. Монтаж опор и подвесок, включая зачистку, электроприхватку и сварку. 05. Установку трубопровода на опоры .

Под опорной плоскостью понимаются горизонтальные конструкции эстакады, на которых расположены (или подвешены) трубопроводы:

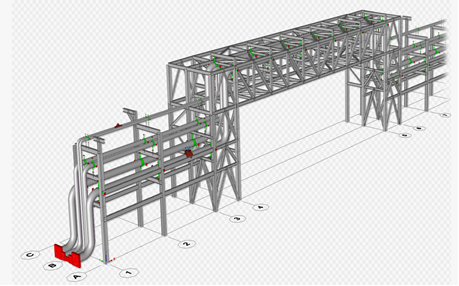

Опорная плоскость горизонтальной эстакады

Рис.3 Опорная плоскость горизонтальной эстакады

Исходя из условий выполнения работ опорная плоскость трубопровода колеблется от 13 м до 26 м в зависимости от яруса.

Формула К = 1 + 0,04 x М предусматривает фиксированную высоту опорной плоскости трубопровода , поскольку в п.1.12.6. речь идет о конкретной отметке, на которой производятся монтажные работы.

А вот поправочные коэффициенты, указанные в п.1.12.12.,и предназначены для корректировки затрат труда рабочих на этой конкретной отметке в зависимости от расположения на ней трубопроводов: одно,-двух,трехъярусное и более.

Например, если за конкретную отметкупринять высоту в 13 м , то согласно п.1.12.6. коэффициент будет равен :

К = 1 + 0,04 x (13-5)=1,32

Если учесть, что установка технологических трубопроводов на эстакаде выполняется в четыре яруса ототметки 13 м доотметки 26 м , то согласно п.1.12.12. к коэффициенту К=1,32 необходимо применить поправочный коэффициент в размере 1,25.

Итоговый коэффициент будет равен К=1,32 х1,25=1,65
